Pivot Point và hệ tọa độ trong 3Ds Max là những kiến thức nền tảng khi làm 3D Modeling. Hiểu đúng cách chúng hoạt động giúp bạn kiểm soát chính xác vị trí, hướng và các thao tác Transform của object. Đặc biệt trong Archviz production, việc thiết lập pivot đúng ngay từ đầu sẽ giúp hạn chế nhiều lỗi khi sử dụng Forest Pack, RailClone, Array hay các công cụ rải đối tượng khác. Hôm nay, hãy cùng 4pixos Academy tìm hiểu hệ trục tọa độ và điểm Pivot nhé!

I. Hệ Tọa Độ Và Dữ Liệu Không Gian Trong 3D

Mọi vị trí trong 3Ds Max đều được xác định dựa trên ba trục X, Y và Z. Tuy nhiên, phần mềm có nhiều hệ tọa độ khác nhau.

Tùy vào hệ tọa độ đang sử dụng, cùng một thao tác Move, Rotate hoặc Scale có thể cho ra kết quả khác nhau.

Trong Archviz production, bạn chủ yếu cần hiểu ba hệ tọa độ sau:

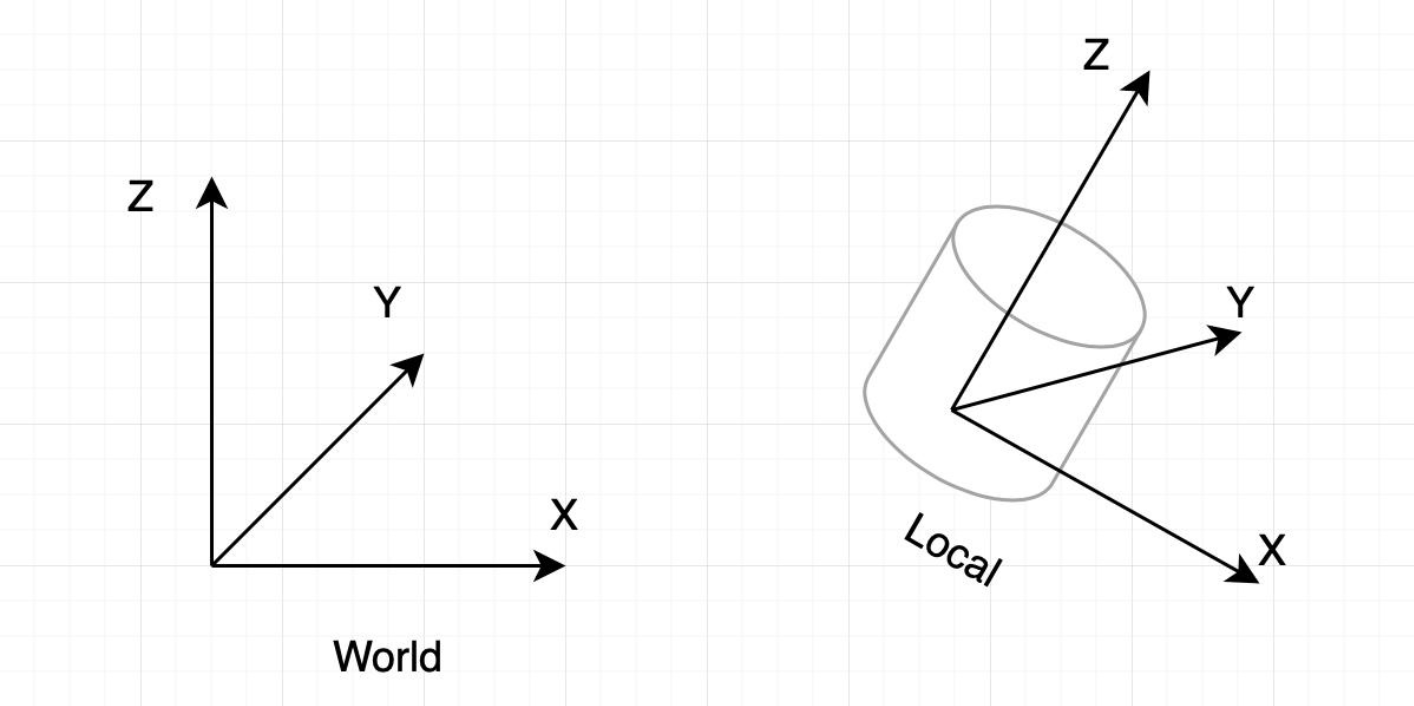

1. World – Hệ Tọa Độ Của Scene

World là hệ tọa độ cố định của toàn bộ scene. Ba trục X, Y và Z luôn giữ nguyên hướng.

Dù object được xoay hoặc di chuyển đến đâu, hệ trục World vẫn không thay đổi.

Đây là hệ tọa độ nền tảng để hiểu cách các hệ tọa độ khác hoạt động.

2. Local – Hệ Tọa Độ Của Object

Local là hệ tọa độ gắn với chính object. Khi object được xoay, các trục Local cũng xoay theo.

Hệ tọa độ này đặc biệt hữu ích khi object đã bị Rotate.

Ví dụ, một chiếc ghế được xoay theo một hướng khác với scene. Khi đó, Move theo Local giúp bạn di chuyển ghế theo đúng hướng của nó.

Tương tự, Scale theo Local giúp bạn điều chỉnh object dựa trên hệ trục riêng của object.

3. View – Hệ Tọa Độ Theo Góc Nhìn

View là hệ tọa độ phụ thuộc vào góc nhìn hiện tại của viewport.

Hệ này thuận tiện khi thao tác trực tiếp trên các viewport chuẩn như Top, Front hoặc Left.

Trong nhiều thao tác Modeling thông thường, View đã đủ để xử lý công việc. Bạn chỉ cần chuyển sang Local khi object đã bị xoay và cần thao tác theo đúng hướng của object.

Lưu ý: Hệ tọa độ phù hợp sẽ giúp thao tác Transform dễ kiểm soát hơn, đặc biệt khi scene có nhiều object với hướng khác nhau.

II. Pivot Point Trong 3Ds Max

Pivot Point là gốc tọa độ của một object. Đây là điểm mà 3Ds Max sử dụng làm cơ sở cho nhiều thao tác Transform.

Pivot không nhất thiết phải nằm ở giữa object. Nó có thể nằm ở góc, ở đáy hoặc thậm chí nằm ngoài object.

Vị trí của pivot phụ thuộc vào chức năng và cách bạn muốn điều khiển object.

Ví dụ:

• Rotate: Object xoay quanh Pivot Point.
• Scale: Object phình hoặc thu dựa trên Pivot Point.
• Snap và Align: Một số thao tác sử dụng Pivot làm điểm tham chiếu.

Vì vậy, Pivot Point không chỉ là một điểm nằm trên object. Nó ảnh hưởng trực tiếp đến cách object tương tác với nhiều công cụ trong 3Ds Max.

Pivot Point và các công cụ rải đối tượng

Trong Archviz, pivot càng quan trọng khi làm việc với các công cụ phân bố và rải object.

Các công cụ như Forest Pack, RailClone, Spacing Tool và Array có thể sử dụng pivot để xác định cách đối tượng được đặt hoặc sắp xếp.

Ví dụ, khi rải cây trên mặt đất, pivot nằm ở giữa thân cây có thể khiến vị trí đặt cây không đúng như mong muốn.

Nếu pivot nằm ở phần gốc, việc đặt cây trên mặt đất sẽ dễ kiểm soát hơn.

Hiểu được cơ chế này giúp bạn hạn chế các lỗi khó nhận ra khi sử dụng plugin và công cụ hỗ trợ Modeling.

III. Hai Lỗi Pivot Point Phổ Biến

1. Pivot Sai Vị Trí

Object vẫn giữ nguyên hình dạng. Tuy nhiên, Pivot Point bị đặt lệch so với chức năng thực tế của object.

Một số trường hợp thường gặp:

• Cửa xoay quanh giữa thay vì xoay từ vị trí bản lề.
• Ngăn kéo di chuyển từ tâm thay vì từ vị trí phù hợp.
• Cây được rải bằng plugin nhưng điểm đặt nằm giữa thân cây thay vì ở phần gốc.

Nguyên Nhân

Pivot có thể bị sai vị trí vì nhiều nguyên nhân:

• Pivot bị di chuyển nhầm trong quá trình làm việc.
• Object được copy từ file khác với pivot đã được chỉnh trước đó.
• Modeling hoàn tất nhưng chưa kiểm tra lại Pivot Point.

Hậu Quả

Pivot sai vị trí có thể khiến:

• Rotate cho ra kết quả không mong muốn.
• Animation khó kiểm soát.
• Align và Snap cho kết quả không chính xác.
• Một số công cụ phân bố object hoạt động sai vị trí.

Cách Xử Lý

Hierarchy → Affect Pivot Only → đặt Pivot về vị trí phù hợp với chức năng của object.

Cách xử lý này tập trung vào vị trí của pivot, không thay đổi hình dạng cơ bản của object.

2. Pivot Sai Hướng Trục

Trường hợp thứ hai là Pivot nằm đúng vị trí nhưng hướng các trục Local X, Y và Z bị xoay lệch.

Khi đó, vấn đề không nằm ở Position mà nằm ở Orientation của hệ trục Local.

Một số biểu hiện thường gặp:

• Move theo Local X nhưng object di chuyển theo hướng xiên.
• Forest Pack phân bố object với hướng không đồng nhất.
• RailClone tạo segment có hướng xoay lệch.

Nguyên Nhân

Lỗi hướng trục thường xuất hiện khi:

• Object được Rotate nhiều lần trong quá trình làm việc.
• Dữ liệu được Import từ CAD hoặc phần mềm khác.
• Scale hoặc Transform chưa được xử lý đúng cách.

Hậu Quả

Lỗi Orientation khiến việc kiểm soát object trở nên khó khăn hơn:

• Move, Rotate và Scale trong Local Space không còn trực quan.
• Forest Pack hoặc RailClone có thể cho kết quả không nhất quán.
• Việc quản lý nhiều object trong scene lớn trở nên phức tạp.

Cách Xử Lý

Trong trường hợp này, có thể sử dụng:

Utilities → Reset XForm → Collapse.

Reset XForm chủ yếu xử lý các vấn đề liên quan đến Transform và hướng trục Local.

Tuy nhiên, Reset XForm không thay thế việc chỉnh Pivot Point. Nếu Pivot đang sai vị trí, bạn vẫn cần sử dụng Affect Pivot Only để đưa pivot về vị trí phù hợp.

Pivot Point và hệ tọa độ trong 3Ds Max là kiến thức cơ bản nhưng có ảnh hưởng lớn đến quá trình 3D. Khi hiểu rõ World, Local, View và cách Pivot hoạt động, bạn sẽ kiểm soát object chính xác hơn.

Thay vì chỉ xử lý lỗi khi object đã cho kết quả sai, hãy hình thành thói quen kiểm tra vị trí và hướng trục của Pivot ngay sau khi hoàn thành modeling. Điều này giúp scene dễ quản lý hơn và hạn chế lỗi trong các bước tiếp theo.
